免费可以看黄的视频 s色_人妻制服丝袜无码中文字幕_国产在线激情一区二区_八戒八戒神马影院www等最新内容!_欧美视频日本不卡_色妺妺手机播放网站_亚洲欧美一级二级三级_久久青青色综合_口工动漫视频精品一区_在线看亚洲av的

懸臂輥的制造方法

2020-12-23

次

懸臂輥鍛造工藝：加熱鋼錠至1200～1250℃，保溫時間7～9小時；然后鍛造成輥坯，并對輥坯進(jìn)行熱處理和車削加工；冶煉工藝：按照上述化學(xué)組分及其重量百分比配置鋼材原料，在電弧爐中進(jìn)行初步熔煉，熔煉完成后將鋼水置于精煉爐中對鋼水進(jìn)行精煉，精煉溫度為1590～1650℃；檢測并調(diào)整各化學(xué)組分含量至合格后，調(diào)節(jié)溫度至1500～1560℃出鋼，采用模鑄形式澆注成鋼錠；

調(diào)質(zhì)淬火處理及機(jī)械加工：得到的輥坯進(jìn)行調(diào)質(zhì)淬火處理;該調(diào)質(zhì)脆火處理的淬火溫度970～990℃，淬火時間8～14h，回火溫度580℃～630℃，回火時間10～20小時，且調(diào)質(zhì)淬火處理后精車熱軋輥工作面到規(guī)定尺寸；

終熱處理：在1010～1060℃的溫度下對熱軋輥進(jìn)行整體淬火處理，冷卻方式為噴水冷卻；以及，將熱軋輥進(jìn)行回火處理，回火溫度為500～550℃，然后空冷至室溫；回火完成后，按照所需尺寸對熱軋輥的各部位再次進(jìn)行精加工，得到該懸臂輥。

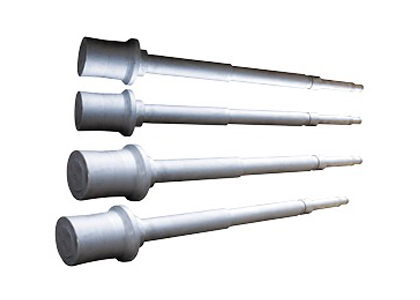

加熱爐懸臂輥
