加熱爐平移輪的縱向防走偏導向結構有多種結構形式，目前一般是在平移框架兩個側面設置側向導向軌道，軌道外設置滾輪。圖1和2就是這種結構的一種類型，在平移框架1的整個長度方向，每邊一般設置3 4組這樣的側向導向軌道3和導向滾輪2，以防平移框架1走偏。此結構的缺點是結構復雜、成本高。固定基座4若設置在地面上，則在提升平移框架1時，導向滾輪2是縱向滑動的；若設置在提升框架上，則增加提升重量。導向滾輪2的構件是復雜的，但導向滾輪2和導向軌道3是在低速、輕載、間歇工況下使用的，因此它們復雜的結構和高成本并沒有得到充分利用。

一種加熱爐配件的導向結構包括設置在平移框架的底部的若干處對夾滑動式結構；所述對夾滑動式結構對夾的是固定基座；所述對夾滑動式結構能在所述固定基座的兩側平面上任意位置滑動導向。作為本實用新型的一種優選方案，所述固定基座的兩側平面上安裝有耐磨板。作為本實用新型的另一種優選方案，所述對夾滑動式結構包括對夾式的滑動臂，滑板；所述對夾式的滑動臂設置在所述平移框架底面的橫梁中部；所述滑板安裝于所述對夾式的滑動臂與所述耐磨板接觸的部位；所述滑動臂在滑板平面上任意位置滑動導向。作為本實用新型的再一種優選方案，所述滑板為銅與石墨混合自潤滑滑板。作為本實用新型的再一種優選方案，所述對夾滑動式結構設置于所述平移框架的中間豎直軸線上。本實用新型的有益效果在于本實用新型結構輕巧實用，造價低廉，導向效果好，調節、安裝、維護方便，重量輕，適合低速、輕載、間歇性使用的工況；此外，本實用新型與平移驅動機構在同一中心軸線上，使導向更平穩無卡阻。

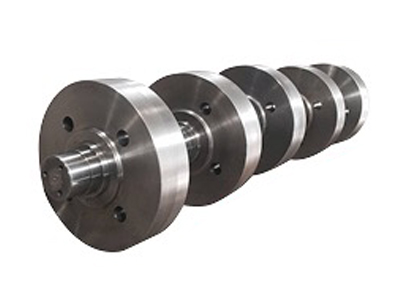

加熱爐平移輪
